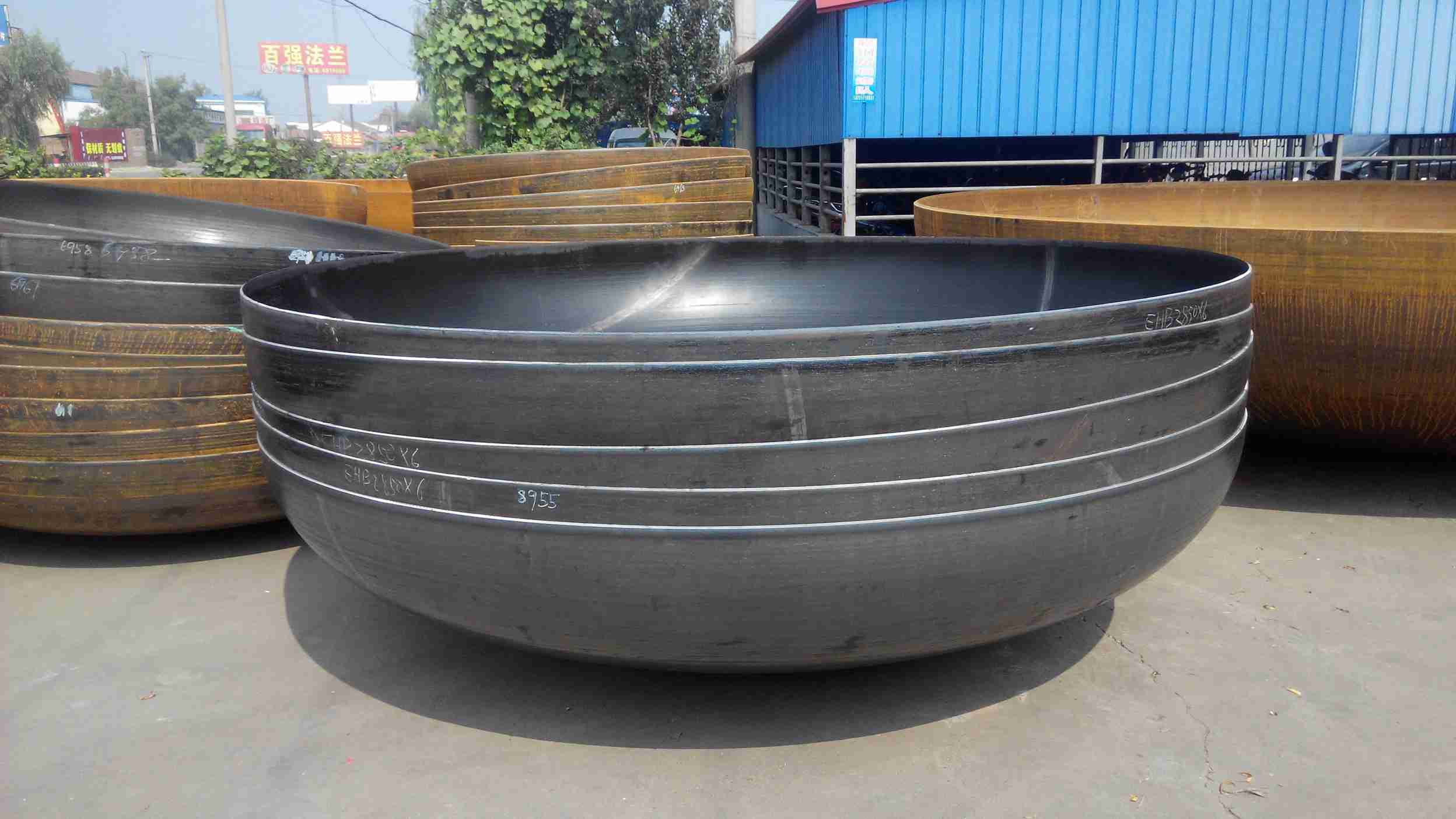

橢圓封頭又名為橢圓形封頭，是由半個橢圓球面和一圓柱直邊段組成，它吸取了半球形封頭受力好和碟形封頭深度淺的優點。由于橢圓部分經線曲率平滑連續，故封頭中的應力分布比較均勻。橢圓形封頭的深度h取決于橢圓形的長、短軸之比，即封頭的內徑Di與封頭兩倍深度之比
(Di/2h)，其比值越小，封頭的深度越大，受力均勻壁也薄，但加工制造困難；比值越大，封頭深度越小，易加工制造，但受力狀態差，壁厚增大。所以一般Di/2h之值以不大于2.6為宜。當Di/2h=2時，為標準橢圓形封頭，它是壓力容器中較常用的一種封頭。
碟形封頭，又稱帶折邊球形封頭，又名蝶形封頭。由一個球面、一個某一高度的圓筒直邊和連接以上兩個部分的曲率半徑大小小于球面半徑的過渡部分組成。碟形封頭為一個連續曲面，在三部分連接處，經線曲率半徑有突變，由于曲率變化， 因而存在著彎曲應力。彎曲應力和拉伸應力疊加的結果，使這部分的應力突出于其他部分。
與橢圓形封頭相比，應力分布不如其均勻，但加工較之容易，因而在工程使用中并不理想。但當橢圓形封頭的模具加工有困難時，則用碟形封頭代替。執行標準：GB/T25198-2010。
